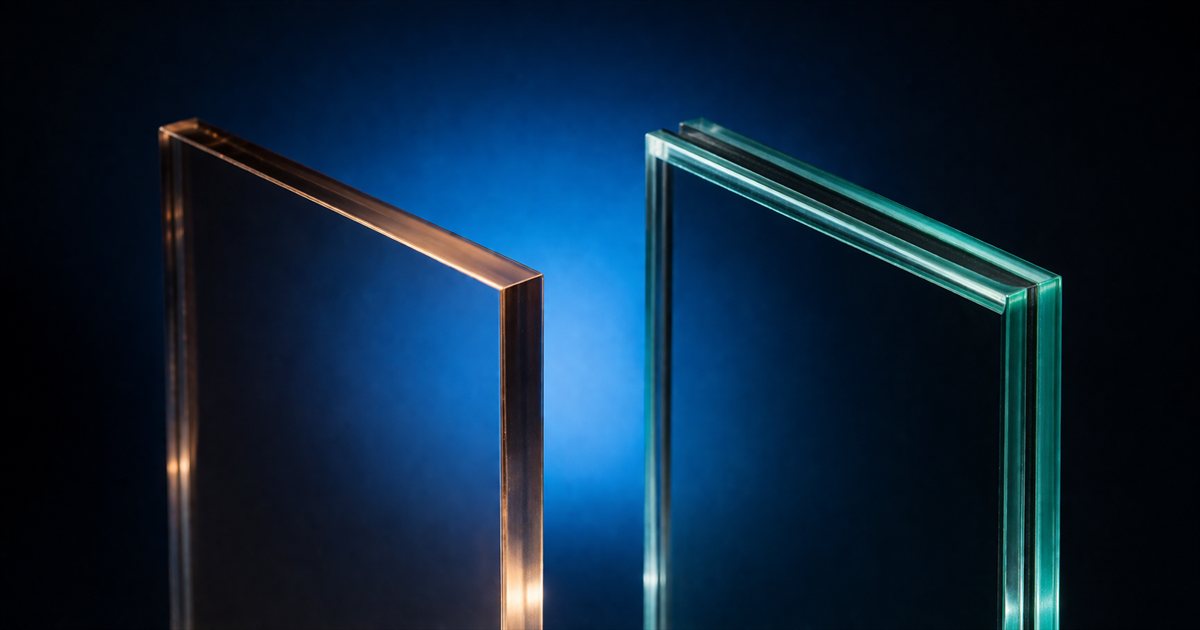

Polycarbonat oder Verbundsicherheitsglas? Diese Frage stellt sich bei fast jeder Anschaffung einer neuen Maschinenschutzscheibe. Und sie ist nicht einfach zu beantworten – denn beide Materialien haben gravierende Vor- und Nachteile, je nach Einsatzgebiet.
Die falsche Materialwahl kann teuer werden: Eine Scheibe, die zu früh trübt oder durch Kühlschmierstoff angegriffen wird, muss vorzeitig ausgetauscht werden. Im schlimmsten Fall schützt sie den Bediener nicht ausreichend – mit Haftungsrisiko für den Betreiber.
Dieser Ratgeber erklärt die beiden wichtigsten Materialien für Maschinenschutzscheiben verständlich und praxisnah: Welche Eigenschaften haben sie, worin unterscheiden sie sich wirklich, und wann ist welches Material die richtige Wahl?
Das Wichtigste in Kürze
- Polycarbonat (PC) punktet mit extremer Schlagfestigkeit – ideal bei hohem Werkzeugbruch-Risiko
- Verbundsicherheitsglas (VSG) ist chemisch beständiger und kratzfester – ideal bei starkem KSS-Kontakt
- Kein Material ist „besser" – es kommt auf die Anwendung an
- Die beste Lösung sind Verbundsysteme, die beide Materialien intelligent kombinieren
- Top Seal Safety-Film (PC + Folie) und Safety-Glass (PC + Glas) vereinen die Stärken beider Welten
1. Warum ist die Materialwahl so entscheidend?
Eine Maschinenschutzscheibe muss gleichzeitig mehrere Anforderungen erfüllen – und jedes Material hat dabei andere Stärken und Schwächen:
- Mechanischer Schutz: Bruchstücke von Werkzeugen oder Werkstücken müssen zurückgehalten werden
- Chemische Beständigkeit: Kühlschmierstoffe (KSS), Lösemittel und Reinigungsmittel greifen das Material dauerhaft an
- Transparenz: Der Bediener muss den Bearbeitungsprozess gut sehen können – auch nach Jahren
- Kratzfestigkeit: Spanflug und Reinigung hinterlassen Spuren
- Gewicht: Schwere Scheiben belasten Scharniere und Führungen
- Bruchverhalten: Im Versagensfall dürfen keine gefährlichen Scherben entstehen
Kein Material erfüllt alle diese Anforderungen gleich gut. Deshalb lohnt sich der genaue Blick: Was verlangt Ihre Anwendung tatsächlich?
2. Polycarbonat (PC) – das Wichtigste in Kürze
Polycarbonat ist ein thermoplastischer Kunststoff, der 1953 entwickelt wurde und seit Jahrzehnten in sicherheitskritischen Anwendungen eingesetzt wird – von Astronauten-Helmen über Motorradhelme bis zu Polizeischilden. Der Grund: seine außergewöhnliche Schlagfestigkeit.
Wichtige Eckdaten
- Dichte: ca. 1,20 g/cm³ (etwa halb so schwer wie Glas mit 2,50 g/cm³)
- Schlagfestigkeit: bis zu 250-mal höher als normales Glas, 30-mal höher als Acrylglas
- Transparenz: ca. 88–90 % Lichtdurchlässigkeit (Glas: ca. 91 %)
- Temperaturbeständigkeit: von –40 °C bis +120 °C
- Verformbarkeit: kalt und warm formbar, bohr- und fräsbar
Das Geheimnis der Schlagfestigkeit
Polycarbonat nimmt bei Stoßbelastung einen Teil der Energie durch elastische Verformung auf. Wo Glas bricht, verbiegt sich Polycarbonat zunächst – und federt zurück. Erst bei sehr hohen Energien versagt es, und selbst dann splittert es nicht wie Glas, sondern reißt in zähen Fäden ein.
Wenn ein Werkzeug bricht, ist Polycarbonat die erste Wahl. Ein 12-mm-Fräser, der bei 12.000 U/min bricht, erzeugt eine kinetische Energie, die VSG durchschlagen kann – aber an Polycarbonat abprallt.
3. Verbundsicherheitsglas (VSG) – das Wichtigste in Kürze
Verbundsicherheitsglas besteht aus zwei oder mehr Glasscheiben, die durch eine zähelastische Kunststofffolie – meist PVB (Polyvinylbutyral) oder EVA (Ethylenvinylacetat) – dauerhaft miteinander verbunden sind. Die Folie hält die Glasscheiben auch nach Bruch zusammen – Splitter bleiben an der Folie haften.
Sie kennen VSG aus Ihrem Auto: Die Frontscheibe ist klassisches VSG. Bei einem Steinschlag zersplittert sie nicht, sondern bekommt nur ein Sprung-Muster – die Folie hält alles zusammen.
Wichtige Eckdaten
- Dichte: ca. 2,50 g/cm³ (deutlich schwerer als PC)
- Aufbau: Glas-Folie-Glas (oder mehrschichtig bei höheren Anforderungen)
- Transparenz: ca. 91 % Lichtdurchlässigkeit, dauerhaft klar
- Kratzfestigkeit: hoch – Glasoberfläche hält Späne und Reinigung aus
- Chemische Beständigkeit: sehr hoch – Glas ist praktisch inert
Die Stärke von VSG
VSG ist das Material der Wahl, wenn chemische Beständigkeit und dauerhafte Transparenz wichtiger sind als maximale Schlagfestigkeit. Es vergilbt nicht, wird nicht trüb durch KSS, und die Oberfläche bleibt auch nach Jahren kratzfrei.
Wenn KSS aggressiv und dauerhaft einwirkt, ist VSG die bessere Wahl. Eine VSG-Scheibe an einer Nassschleifmaschine bleibt auch nach 3 Jahren klar – eine reine PC-Scheibe wäre längst milchig.
4. Direktvergleich: PC vs. VSG
Die beiden Materialien im direkten Duell – mit ihren jeweiligen Stärken:
Polycarbonat (PC)
Thermoplastischer Kunststoff
Vorteile
- Sehr hohe Schlagfestigkeit (250× Glas)
- Geringes Gewicht (ca. 50 % weniger)
- Splittert nicht – keine Scherbenbildung
- Gut verarbeitbar (bohrbar, fräsbar)
- Flexibel bei Stoßbelastung
- Kältebeständig bis –40 °C
Nachteile
- Empfindlich gegen KSS und Lösemittel
- Spannungsrissanfällig bei Chemieangriff
- Vergilbung durch UV und Alterung
- Kratzempfindliche Oberfläche
- Kann durch Reinigungsmittel angegriffen werden
Verbundsicherheitsglas (VSG)
Glas mit Folienverbund
Vorteile
- Sehr hohe chemische Beständigkeit
- Kratzfeste Glasoberfläche
- Keine Vergilbung – dauerhaft klar
- Splitterbindung durch Folie
- Hohe Transparenz (91 %)
- UV-beständig ohne zusätzliche Beschichtung
Nachteile
- Geringere Schlagfestigkeit als PC
- Deutlich höheres Gewicht
- Kann bei extremen Stößen durchschlagen
- Aufwändiger in der Verarbeitung
- Kantenstoßempfindlich
5. Die wichtigsten Eigenschaften im Detail
Die folgende Tabelle vergleicht PC und VSG anhand der technisch relevanten Eigenschaften:
| Eigenschaft | Polycarbonat (PC) | Verbundsicherheitsglas (VSG) |
|---|---|---|
| Schlagfestigkeit | Sehr hoch (250× Glas) | Mittel bis hoch |
| Dichte / Gewicht | 1,20 g/cm³ (leicht) | 2,50 g/cm³ (schwer) |
| Lichtdurchlässigkeit | 88–90 % | 91 % |
| Kratzfestigkeit | Gering | Hoch |
| KSS-Beständigkeit | Gering – anfällig | Sehr hoch |
| Lösemittelbeständigkeit | Gering | Sehr hoch |
| UV-Beständigkeit | Mittel (mit Beschichtung hoch) | Hoch |
| Temperaturbeständigkeit | –40 bis +120 °C | –40 bis +80 °C (Folie) |
| Bruchverhalten | Kein Splittern | Splitter an Folie gebunden |
| Verformbarkeit | Gut verarbeitbar | Eingeschränkt |
| Alterungsverhalten | Vergilbung möglich | Dauerhaft klar |
| Preisniveau | Mittel | Mittel bis hoch |
Schlagfestigkeit – was bedeutet das konkret?
Die Schlagfestigkeit wird in kJ/m² als Charpy-Kerbschlagzähigkeit nach DIN EN ISO 179-1 (gekerbter Probekörper, +23 °C) gemessen. Sie beschreibt eine Materialeigenschaft – wie viel Energie das Material pro Bruchquerschnitt absorbieren kann. Typische Werte:
- Polycarbonat (Standard): ca. 60 kJ/m² (Charpy, gekerbt nach ISO 179)
- Acrylglas (PMMA): ca. 2 kJ/m²
- Gehärtetes Einscheibensicherheitsglas (ESG): ca. 5 kJ/m²
- Verbundsicherheitsglas: ca. 10–15 kJ/m² (abhängig von Folie und Schichtdicke)
Polycarbonat absorbiert pro Bruchquerschnitt also rund die 4- bis 6-fache Energie im Vergleich zu VSG und ein Vielfaches im Vergleich zu Acryl- oder Einscheibensicherheitsglas. Deshalb ist PC das Material der Wahl, wenn Werkzeugbruch mit hoher Energie droht.
Die Schlagfestigkeit in kJ/m² ist eine Materialeigenschaft (Charpy-/Izod-Test am Probekörper). Davon zu unterscheiden ist die Aufprallenergie eines Projektils in J, die in den Werkzeugmaschinen-Normen geprüft wird – z.B. ISO 23125 Klasse C3 mit 8.000 J Aufprallenergie eines 2,5-kg-Projektils. Die Wanddicke einer normkonformen Schutzscheibe wird auf das konkrete Projektilszenario der Maschine ausgelegt – nicht direkt aus der kJ/m²-Materialkennzahl.
KSS-Beständigkeit – der wunde Punkt von Polycarbonat
Polycarbonat reagiert empfindlich auf bestimmte Chemikalien. Kühlschmierstoffe enthalten oft Amine, Lösemittel oder Emulgatoren, die Polycarbonat angreifen. Typische Schadensbilder:
- Trübung: Die Oberfläche wird milchig, die Sicht geht verloren
- Spannungsrisse: Unter mechanischer Spannung bilden sich Haarrisse
- Verfärbung: Das Material wird gelblich oder bräunlich
- Weichwerden: Bei aggressiven Medien kann die Oberfläche weich werden
Vergilbte oder getrübte Polycarbonat-Scheiben sind nicht nur optisch beeinträchtigt, sie haben auch ihre Schlagfestigkeit verloren. Der chemische Angriff macht das Material spröde. Ein scheinbar kleiner Defekt kann im Ernstfall bedeuten, dass die Scheibe ein Werkzeugbruchstück nicht mehr zurückhält.
6. Schwachstellen beider Materialien
Beide Materialien haben ihre spezifischen Schwächen, die Sie in der Praxis kennen sollten:
Schwachstellen von Polycarbonat
- Chemische Empfindlichkeit: KSS, Lösemittel und bestimmte Reinigungsmittel greifen das Material an
- Spannungsrissbildung: Mechanische Spannungen + Chemieangriff = Haarrisse
- Oberflächenkratzer: Reinigung mit ungeeigneten Tüchern hinterlässt Spuren
- Vergilbung: Ohne UV-Schutzschicht wird das Material mit der Zeit gelblich
- Aufquellen: Bei Kontakt mit starken organischen Lösemitteln kann PC aufquellen
Schwachstellen von Verbundsicherheitsglas
- Kantenstoß: VSG ist an den Kanten empfindlich – ein harter Stoß auf die Kante kann Risse auslösen
- Thermische Spannungen: Plötzliche Temperaturwechsel (z.B. kaltes KSS auf heißes Glas) können zu Brüchen führen
- Delamination: Bei älterem VSG kann sich die Folie von den Glasscheiben lösen
- Folien-Alterung: Die PVB- oder EVA-Folie altert bei UV-Einwirkung langsam
- Durchschlag bei extremen Energien: Bei sehr hohen kinetischen Energien kann auch VSG durchschlagen werden
7. Die Lösung: Verbundsysteme wie Safety-Film und Safety-Glass
Die Schwächen beider Materialien lassen sich clever umgehen – indem man sie kombiniert. Genau das macht Top Seal mit den beiden Produktlinien Safety-Film und Safety-Glass:
Safety-Film
Die Basis ist Polycarbonat – für maximale Schlagfestigkeit. Die maschinenraumseitige Schutzfolie schützt das PC vor KSS, Lösemitteln und Kratzern.
Ideal bei:
- Hohem Werkzeugbruch-Risiko
- Trockener oder moderater Nassbearbeitung
- Drehmaschinen mit hoher Spindeldrehzahl
- Fräsmaschinen mit kleinen Werkzeugen
Vorteil: Schlagfestigkeit von PC + Chemieschutz der Folie.
Safety-Glass
Kombination aus Polycarbonat und einer Glasschicht auf der Maschinenraumseite. Das Glas schützt das PC vor chemischem Angriff und Kratzern.
Ideal bei:
- Starkem KSS-Kontakt und Nassbearbeitung
- Aggressiven Medien (Emulsionen, Öle)
- Schleifmaschinen mit intensiver Kühlung
- Bearbeitungszentren mit hohem KSS-Durchsatz
Vorteil: Chemische Beständigkeit von Glas + Schlagfestigkeit von PC.
Die Glasschicht (oder Folie) ist der Maschinenraumseite zugewandt – dort, wo KSS, Späne und Reinigungsmittel angreifen. Das Polycarbonat liegt dahinter und fängt die kinetische Energie ab, wenn Glas oder Folie durchschlagen werden. So entsteht ein mehrstufiges Sicherheitssystem: Erst wird das Werkzeugbruchstück abgebremst, dann fängt das PC die Restenergie ab.
Warum Verbundsysteme in der Praxis gewinnen
- Bessere Standzeit: Keine Trübung, keine Vergilbung – längerer Austauschzyklus
- Normkonformität: Safety-Film und Safety-Glass erfüllen ISO 23125 und ISO 16090
- Wirtschaftlichkeit: Höhere Anschaffungskosten werden durch längere Lebensdauer mehr als ausgeglichen
- Sicherheit: Doppelter Schutz – Chemieangriff UND Werkzeugbruch
- Dauerhafte Sicht: Bediener sieht den Prozess über die gesamte Lebensdauer klar
8. Anwendungsempfehlungen nach Maschinentyp
Welches Material passt zu welcher Anwendung? Die folgende Übersicht gibt eine klare Orientierung:
CNC-Drehmaschine (Trockenbearbeitung)
Hohes Risiko durch sich lösende Werkstücke oder Spannbackenteile. KSS-Belastung moderat bis gering.
→ Safety-Film (PC + Folie)CNC-Drehmaschine (Nassbearbeitung)
Hohe Spannkräfte + intensiver KSS-Einsatz. Chemische Beständigkeit ist entscheidend.
→ Safety-Glass (PC + Glas)CNC-Fräsmaschine mit kleinen Werkzeugen
Kleine, schnell rotierende Werkzeuge mit hoher Drehzahl. Schlagfestigkeit steht im Vordergrund.
→ Safety-Film (PC + Folie)Bearbeitungszentrum mit großen Werkzeugen
Große Werkzeuge + intensive Nassbearbeitung. Kombination aus hoher Energie und starkem KSS-Kontakt.
→ Safety-Glass (PC + Glas)Schleifmaschine
Extrem hohe Energien bei Schleifscheibenbruch + intensive KSS-Belastung. ISO 16089 fordert Rundumschutz für PC-Sichtfenster (A.2.6) und proaktiven Austausch nach Hersteller-Intervall.
→ Safety-Glass (PC + Glas)Erodiermaschine / Sondermaschine
Moderate mechanische Belastung, chemische Belastung durch Dielektrikum. Individuelle Beratung nötig.
→ Safety-Film oder Safety-Glass (je nach Medium)Wenn Sie unsicher sind: Safety-Glass bietet die höhere Allround-Sicherheit – chemische Beständigkeit ist heute bei fast allen Bearbeitungsverfahren relevant. Safety-Film ist die kostengünstigere und leichtere Variante für Fälle mit geringer KSS-Belastung.
9. Kosten und Wirtschaftlichkeit
Die Materialwahl ist auch eine wirtschaftliche Entscheidung. Dabei lohnt sich ein Blick über den Anschaffungspreis hinaus – auf die Gesamtkosten über die Lebensdauer:
Kostenfaktoren im Vergleich
| Kostenfaktor | Safety-Film (PC + Folie) | Safety-Glass (PC + Glas) |
|---|---|---|
| Anschaffungskosten | Günstiger | Mittel bis höher |
| Lebensdauer bei Nassbearbeitung | Kürzer (Foliendegradation) | Länger (Glas inert) |
| Lebensdauer bei Trockenbearbeitung | Lang | Lang |
| Montageaufwand | Gering (leicht) | Höher (schwer) |
| Stillstandszeit beim Austausch | Geringer | Geringer bei längerer Lebensdauer |
| Gesamtkosten pro Jahr (Nassbearbeitung) | Oft höher (häufiger Wechsel) | Oft günstiger |
Wirtschaftlichkeit – der Gesamtblick
In vielen Anwendungen ist die teurere Scheibe auf Dauer die günstigere. Ein Beispiel:
- Safety-Film hält bei starker Nassbearbeitung ca. 12–18 Monate
- Safety-Glass hält in gleicher Anwendung ca. 36–48 Monate
- Bei 3-fach längerer Standzeit lohnt sich der Mehrpreis fast immer
- Dazu kommen: weniger Stillstand, weniger Dokumentationsaufwand, bessere Sichtverhältnisse über die Lebensdauer
10. Fazit: Welches Material ist das richtige?
Die Antwort ist klar: Es gibt keine pauschal „bessere" Lösung – es gibt die richtige Lösung für Ihre Anwendung. Als Faustregel:
- Trockene oder schwach nasse Bearbeitung + hoher Werkzeugbruch-Risiko → Safety-Film (PC + Folie)
- Intensive Nassbearbeitung + aggressive KSS → Safety-Glass (PC + Glas)
- Schleifmaschinen → Safety-Glass (höchste Anforderung + ISO 16089)
- Im Zweifel → Safety-Glass für höhere Allround-Sicherheit
Das Gute: Sie müssen sich nicht zwischen den Reinmaterialien entscheiden. Die Verbundsysteme Safety-Film und Safety-Glass kombinieren die Stärken beider Welten – und gleichen die jeweiligen Schwächen aus.
Noch unsicher, welches Material das richtige ist? Unser Sicherheitsscheiben-Berater führt Sie in 4–5 Fragen zur passenden Empfehlung – inklusive Begründung.
11. Materialberatung durch Top Seal
Top Seal Maschinenschutzscheiben GmbH aus Friedrichshafen ist genau auf diese Frage spezialisiert: Welches Material ist für welche Anwendung das richtige? Seit 2010 beraten wir Betreiber herstellerunabhängig – von der Drehmaschine bis zum 5-Achs-Bearbeitungszentrum.
Unsere Leistungen rund um die Materialwahl
- Anwendungsanalyse: Wir analysieren Ihre Bearbeitungsbedingungen (Maschinentyp, KSS, Drehzahlen, Werkzeuge)
- Materialempfehlung: Safety-Film oder Safety-Glass – mit klarer Begründung
- Maßanfertigung: Jede Scheibe wird passgenau für Ihre Maschine gefertigt
- Normkonformität: Beide Produktlinien erfüllen ISO 23125 und ISO 16090
- Lebensdauer-Abschätzung: Auf Basis Ihrer Anwendung schätzen wir den realistischen Austauschzyklus
